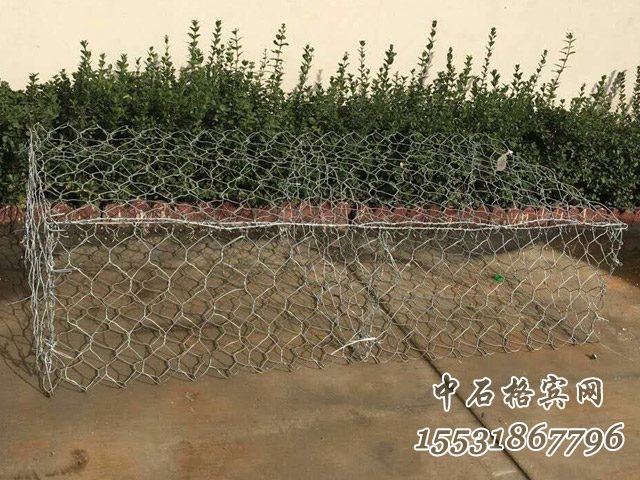

雙隔板雷諾護墊結構是由雙絞合六邊型金屬網格組合而成，網面抗拉強度不小于30kN/m。網面鋼絲直徑2.7mm，邊端鋼絲直徑3.4mm，綁扎鋼絲直徑2.2mm，鋼絲直徑公差± 0.06mm；鋼絲最小抗拉強度需在350 N/mm2-500N/mm2，最小斷裂延伸率為8%，實驗要求樣品長度不短于25cm。鋼絲直徑公差均指未拉伸前，鋼絲絲徑和延伸率的測量應該在每批鋼絲編織前任意抽取樣品檢測。
     所采用的雙隔板雷諾護墊規格有23cm（厚度）和30cm（厚度）兩種，內部每間隔1米采用雙隔板隔成獨立的單元；寬度一般為2m，長度一般為3、4、5、6m；長度、寬度公差±5％，厚度公差±2.5cm；雷諾護墊為一次成型生產，除蓋板外，邊板、端板、隔板及底板間不可分割。雷諾護墊規格如下。

雙隔板雷諾護墊規格型號表

      雷諾護墊網孔規格為：6(D)×8(L)cm，其中D的誤差范圍：-0～+0.8cm，L的誤差范圍：±0.5cm，D為兩個雙絞合同側之間的距離。
      雷諾護墊鋼絲鍍層為高爾凡（GALFAN，5％鋁－鋅合金＋稀土元素）。

Galfan鍍層最低重量表
